Di era Industri 4.0, di mana manufaktur cerdas, otomatisasi, dan pemrosesan presisi tinggi menentukan keuntungan kompetitif, poros linier presisi telah muncul sebagai komponen memungkinkan kritis untuk sistem gerakan linier. Komponen silinder rekayasa ini memberikan bimbingan gerak yang luar biasa, akurasi posisi, dan kehandalan struktural - mengatasi persyaratan inti proses manufaktur modern mulai dari pemesinan CNC hingga jalur perakitan otomatis. Artikel ini secara sistematis menjelaskan karakteristik teknis, keuntungan kinerja utama, aplikasi khusus industri, dan kriteria seleksi teknis poros linier presisi, menyediakan referensi profesional untuk insinyur manufaktur dan pengoptimal proses.

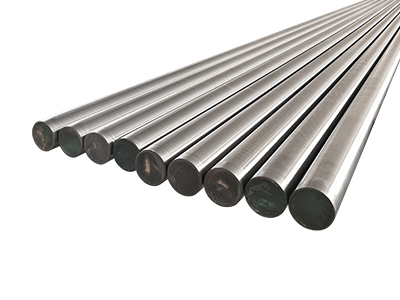

Poros linier presisiadalah komponen silinder presisi tinggi yang dirancang untuk memfasilitasi gerakan linier yang halus dan dapat diulang dalam sistem mekanis. Mereka beroperasi bersama dengan bantalan linier (misalnya, bantalan bola, bantalan rol, bantalan biasa) untuk membimbing dan mendukung beban dinamis, dengan kinerja yang diatur oleh standar industri yang ketat:



1.1 Parameter Teknis Kunci

- Toleransi dimensi: Sesuai dengan ISO 286-2, biasanya kelas IT5-IT7 (toleransi diameter luar ± 0,005 - ± 0,015 mm untuk poros 10-50 mm OD).

- Penyimpangan Linearitas: ≤0,01 mm / m (penyimpangan maksimum dari garis lurus lebih dari panjang 1 meter).

- Radial Runout: ≤0,003 mm (memastikan kontak bantalan seragam dan distribusi beban).

- Permukaan Finish: Ra ≤0,2 μm (setelah penggilingan dan pemolesan presisi, meminimalkan gesekan dengan bantalan).

- Pilihan Bahan:

Carbon Steel (CK45/4140): Quenched dan tempered (QT 600-800), kekuatan tarik 600-1000 MPa, ideal untuk aplikasi beban tinggi.

- Stainless Steel (304/316L): Tahan korosi, cocok untuk lingkungan lembab / kimia (misalnya, pengolahan makanan, manufaktur perangkat medis).

- Paduan aluminium (7075-T6): Ringan (kepadatan 2,8 g / cm³), rasio kekuatan-berat tinggi, digunakan dalam peralatan otomatisasi portabel.

- Perawatan permukaan: Pelapisan krom keras (HRC 60-70, ASTM B651), nitriding (kekerasan kasus HV 600-800), atau lapisan oksida hitam (untuk ketahanan korosi dan pelumas).



1.2 Konfigurasi Struktural

Tipe Konfigurasi Karakteristik Teknis Aplikasi Tipis

|--------------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

Poros Linear Presisi Padat Konstruksi monolitik, kaku tinggi (EI ≥10) ⁶ N · mm²), cocok untuk transmisi beban berat. Pusat pemesinan CNC, robot industri.          |

Hollow Precision Linear Shafts Hollow core (rasio d / D 0,4-0,6), ringan, kemampuan routing cairan / listrik terintegrasi. Aktuator aerospace, sistem otomatisasi portabel. |

Threaded Precision Linear Shafts Sekrup timah integral (benang trapezoidal / acme), menggabungkan gerakan linier dan fungsionalitas drive. Aktuator linier, tahap posisi.              |

Poros Presisi Pra-dikeras Keras inti HRC 30-40, siap untuk pemesinan di lokasi, mengurangi waktu memimpin. Perlengkapan otomatisasi khusus, pengembangan prototipe. |



2.1 Panduan Gerak Ultra-Presisi

Poros linier presisi memberikan akurasi posisi dan pengulangan yang luar biasa, penting untuk proses manufaktur yang membutuhkan toleransi yang ketat:

- Akurasi posisi: ± 0,005 mm per meter perjalanan, memungkinkan kepatuhan dengan persyaratan kualitas ISO 9001 untuk komponen presisi tinggi (misalnya, bagian aerospace, mikroelektronik).

- Kemampuan mengulang: ≤0,002 mm, memastikan kinerja yang konsisten di seluruh produksi siklus tinggi (108 + siklus) di jalur perakitan otomatis.

- Kontrol Linearitas: Teknik penggilingan canggih (misalnya, penggilingan tanpa pusat, penggilingan silinder) mencapai penyimpangan linearitas ≤0,01 mm / m, meminimalkan kesalahan gerakan dalam pemesinan CNC dan pencetakan 3D.



2.2 Peningkatan Kinerja Dinamis & Daya tahan

- Damping getaran: Struktur kaku dan permukaan halus mengurangi getaran resonan (frekuensi alami ≥500 Hz), meningkatkan stabilitas alat pemotongan dalam penggilingan / memutar CNC dan mengurangi kasaran permukaan bagian mesin (Ra ≤0,8 μm).

- Ketahanan Pakaian: Perawatan permukaan kekerasan tinggi (pelapisan krom keras, nitriding) menahan keausan abrasif dari kontak bantalan, memperpanjang umur layanan hingga 20.000 + jam operasi - 3-5x lebih lama daripada poros linier standar.

- Kapasitas Bantalan Beban: Kapasitas beban statis hingga 50 kN (untuk poros OD 50 mm) dan kapasitas beban dinamis hingga 25 kN, mendukung aplikasi tugas berat seperti pembentukan logam dan penanganan bahan.



2.3 Optimalisasi gesekan & Efisiensi Energi

- Koefisien gesekan rendah: Permukaan ultra-halus (Ra ≤0,2 μm) dikombinasikan dengan bantalan linier yang kompatibel (misalnya, bantalan bola dengan kandang PTFE) mencapai koefisien gesekan μ ≤0,005, mengurangi konsumsi energi sebesar 15-25% dibandingkan dengan poros konvensional.

- Persyaratan Pelumas yang Dikurangi: Teknologi permukaan dan pelapisan meminimalkan degradasi pelumas, memperpanjang interval pelumas hingga 1.000 + jam operasi dan mengurangi biaya pemeliharaan.



2.4 Fleksibilitas & Fleksibilitas Desain

- Rentang Ukuran Lebar: Diameter luar 3-100 mm, panjang 100-6000 mm, dengan panjang khusus yang tersedia untuk memenuhi persyaratan peralatan tertentu.

- Kustomisasi Bahan & Lapisan: Disesuaikan dengan kondisi lingkungan (misalnya, stainless steel 316L untuk manufaktur laut, lapisan keramik untuk aplikasi suhu tinggi hingga 300 ° C).

Kompatibilitas Integrasi: Kompatibel dengan berbagai jenis bantalan linier (bola, roller, magnetik) dan konfigurasi pemasangan (flange, blok dukungan), memungkinkan integrasi mulus ke dalam sistem manufaktur yang ada.



2.5 Total Cost of Ownership (TCO) Optimasi

- Mengurangi Downtime: Keandalan dan daya tahan tinggi meminimalkan pemeliharaan yang tidak direncanakan, memotong downtime produksi sebesar 20-30% dibandingkan dengan poros non-presisi.

Biaya Penggantian yang Lebih Rendah: Umur layanan yang diperpanjang dan ketahanan terhadap kegagalan dini mengurangi frekuensi penggantian komponen, menurunkan anggaran pemeliharaan tahunan sebesar 15-20%.

Peningkatan Hasil Proses: Kontrol gerak presisi mengurangi cacat produk yang disebabkan oleh kesalahan gerak, meningkatkan hasil proses dari 95% hingga 99% + dalam langkah manufaktur kritis (misalnya, perakitan mikroelektronik).



3.1 Pemesinan CNC & Pengolahan Logam

- CNC Milling / Turning Centers: Poros linier presisi memandu kereta alat pemotongan dan meja kerja, memastikan akurasi pemesinan ± 0,005 mm dan permukaan Ra ≤0,4 μm untuk komponen aerospace dan sisipan cetakan.

- 3D Printing / Additive Manufacturing: Digunakan dalam sistem gerakan linier untuk posisi kepala cetak, memberikan ketebalan lapisan presisi 0,01 mm dan akurasi dimensi bagian ± 0,02 mm.

- Peralatan Pembentuk Logam: Panduan linier pers hidrolik mengandalkan poros presisi untuk mempertahankan paralelisme antara pelat pers (≤0,01 mm penyimpangan), memastikan deformasi bahan yang seragam.



3.2 Otomatisasi Industri & Robotika

- Lengan Robotik & Efektor Akhir: Poros linier presisi memungkinkan gerakan berkecepatan tinggi, dapat diulang (≤5 m / s) di jalur perakitan robot, dengan akurasi posisi berulang ≤0,002 mm untuk manufaktur elektronik (misalnya, perakitan PCB).

- Aktuator Linear: Digunakan dalam sistem transfer bahan otomatis dan robot pick-and-place, menggabungkan kapasitas beban tinggi (10 kN) dengan desain kompak untuk mengoptimalkan pemanfaatan ruang kerja.

- Sistem Konveyor: Konveyor yang dipandu presisi untuk kemasan farmasi dan makanan mencapai akurasi posisi produk ± 0,5 mm, memastikan kualitas kemasan yang konsisten.



3.3 Pengolahan Bahan & Logistik

- Kendaraan Berpanduan Otomatis (AGV): Poros linier dalam sistem kemudi dan angkat AGV menyediakan kontrol gerak yang stabil, memungkinkan akurasi navigasi ± 10 mm dan kapasitas beban hingga 500 kg.

- Modul Angkat Vertikal (VLM): Poros linier presisi memandu platform angkat, memastikan akurasi posisi vertikal ± 0,1 mm dan operasi lancar pada kecepatan hingga 0,5 m / s.

- Sistem Palletizing: Palletizer robot menggunakan poros linier presisi untuk menangani beban berat (hingga 100 kg) dengan akurasi penempatan yang dapat diulang ± 2 mm, meningkatkan throughput sebesar 20%.



3.4 Manufaktur Elektronik Presisi Tinggi

- Peralatan Semikonduktor: Poros linier presisi dalam sistem penanganan wafer mencapai akurasi posisi ± 0,001 mm, kritis untuk proses pengemasan dan pengemasan wafer.

- Manufaktur Panel Tampilan: Garis produksi LCD / OLED mengandalkan poros linier untuk penempatan substrat, memastikan akurasi penyelarasan piksel ± 0,003 mm dan mengurangi tingkat sisa.



Untuk memaksimalkan kinerja dan efisiensi biaya, insinyur manufaktur harus memprioritaskan parameter seleksi berikut:



4.1 Persyaratan Beban & Gerakan

- Jenis beban: beban statis (misalnya, penyimpanan bahan) vs dinamis (misalnya, otomatisasi kecepatan tinggi); menghitung beban dinamis setara (P) menggunakan ISO 281 untuk memilih diameter poros.

- Kecepatan & Akselerasi: Untuk aplikasi kecepatan tinggi (≥3 m / s), pilih poros dengan permukaan tinggi (Ra ≤0,1 μm) dan bantalan gesekan rendah untuk meminimalkan generasi panas.

- Panjang Stroke: Pastikan panjang poros mengakomodasi rentang gerak penuh dengan dukungan yang cukup (misalnya, bantalan dukungan 2-3 untuk stroke > 1 meter untuk mencegah defleksi).



4.2 Kondisi Lingkungan

- Rentang suhu: Poros standar beroperasi pada -20 ° C hingga 80 ° C; varian suhu tinggi (dengan lapisan keramik) menangani hingga 300 ° C untuk aplikasi oven industri.

- Paparan korosi: 304 / 316L stainless steel atau pelapisan krom keras untuk lingkungan lembab / kimia; lapisan oksida hitam untuk aplikasi dalam ruangan, kering.

- Kontaminasi: Bantalan yang disegel dan sepatu poros untuk lingkungan berdebu (misalnya, toko pengolahan logam) untuk mencegah penetrasi partikel abrasif.



4.3 Kompatibilitas & Integrasi

- Antarmuka bantalan: Cocok toleransi poros (misalnya, h5) dengan toleransi cincin dalam bantalan (misalnya, G6) untuk cocok optimal (ISO 286-2).

- Konfigurasi Pemasangan: Pilih dukungan flanged, rel linier, atau blok bantal berdasarkan desain peralatan dan distribusi beban.

- Kustomisasi: Tentukan ujung benang, keyway, atau ketebalan lapisan untuk aplikasi khusus (misalnya, perangkat medis yang membutuhkan bahan biokompatibel).



4.4 Kepatuhan Kualitas & Standar

- Sertifikasi Bahan: Pastikan kepatuhan dengan DIN EN 10083 (baja karbon), ASTM A240 (stainless steel), atau ASTM B209 (paduan aluminium).

- Verifikasi Dimensi: Minta laporan CMM (Coordinate Measuring Machine) untuk aplikasi kritis untuk mengkonfirmasi kepatuhan toleransi.

- Pengujian kelelahan: Pilih poros dengan kekuatan kelelahan ≥300 MPa (untuk 10 ⁸ siklus) untuk memastikan keandalan dalam proses manufaktur siklus tinggi.
